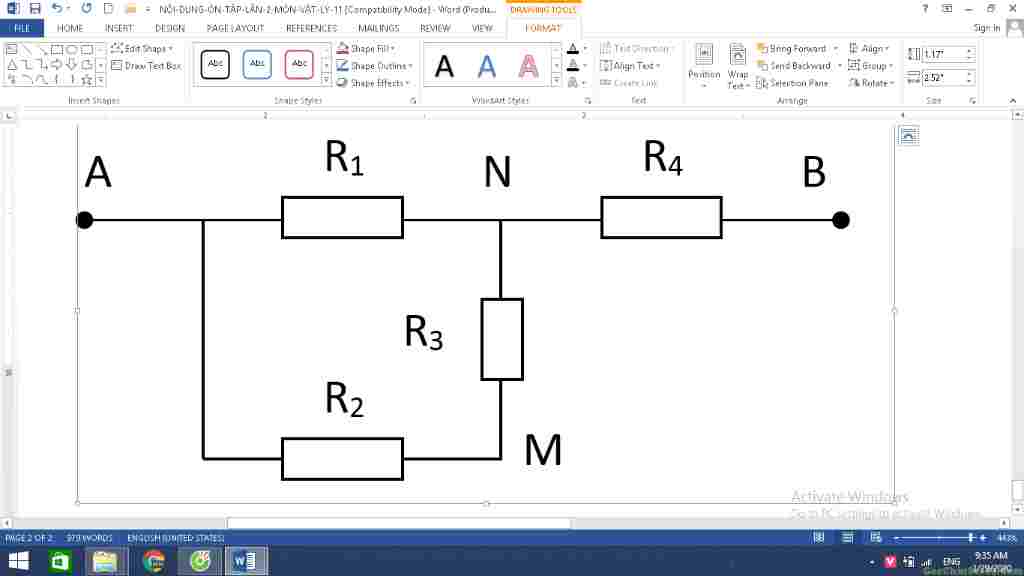

Cho mạch điện như hình vẽ, UAB = 9V không đổi. R1 = R2 = R3 = 6 Ω; R4 = 2 Ω. a. Tìm cường độ dòng điện qua các điện trở b. Nối M và B bằng một vôn k
Question
Leave an answer
Delwyn
Lost your password? Please enter your email address. You will receive a link and will create a new password via email.
Answers ( )
Đáp án:
Giải thích các bước giải:
b) Nối MB bằng Ampe kế thì chiều dòng điện qua Ampe kế là từ M đến B.
Ta có mạch điện: ((R3//R4)ntR1)//R2
Số chỉ Ampe kế bằng Ia=I2+I3
R34=R3.R4/R3+R4=6.2/6+2=1,5Ω
R134=R1+R34=6+1,5=7,5Ω
Cường độ dòng điện qua đoạn mạch R1,3,4 là: I1=UAB/R134=187,5=2,4A
Suy ra: U3=U4=I1.R34=2,4.1,5=3,6(V)
⇒I3=U3/R3=3,6/6=0,6(A)
I2=U/R2=18/6=3(A)
Vậy số chỉ Ampe kế là: 3+0,6=3,6(A)
Đáp án:
\(\begin{array}{l}
{I_4} = 1,5A\\
{I_1} = 1A\\
{I_2} = {I_3} = 0,5A
\end{array}\)
Giải thích các bước giải:
\(\begin{array}{l}
a.\\
{R_{23}} = {R_2} + {R_3} = 6 + 6 = 12\Omega \\
{R_{123}} = \frac{{{R_1}.{R_{23}}}}{{{R_1} + {R_{23}}}} = \frac{{6.12}}{{6 + 12}} = 4\Omega \\
R = {R_{123}} + {R_4} = 4 + 2 = 6\Omega \\
I = {I_4} = \frac{U}{R} = \frac{9}{6} = 1,5A\\
{U_{NB}} = {I_4}{R_4} = 1,5.2 = 3V\\
{U_{AN}} = {U_{AB}} – {U_{NB}} = 9 – 3 = 6V\\
{I_1} = \frac{{{U_{AN}}}}{{{R_1}}} = \frac{6}{6} = 1A\\
{I_2} = {I_3} = {I_{23}} = \frac{{{U_{AN}}}}{{{I_{23}}}} = \frac{6}{{12}} = 0,5A\\
b.\\
{U_V} = {U_{MB}} = {U_{MN}} + {U_{NB}} = {I_3}{R_3} + {U_{NB}} = 0,5.6 + 3 = 6V
\end{array}\)
